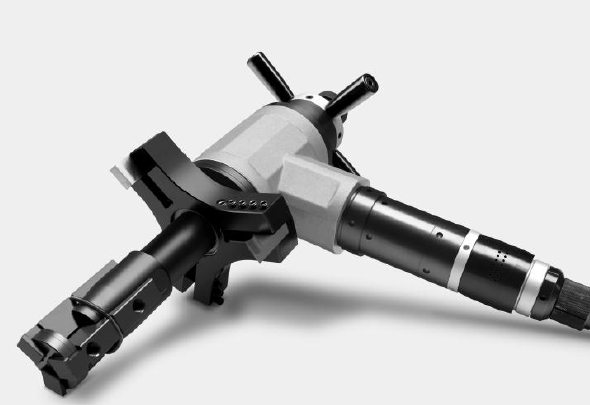

Máy vát mép ống V3B là dòng máy tiên phong trong kỉ nguyên công nghiệp 4.0 . Máy đáp ứng yêu cầu của quá trình chuẩn bị mép hàn, gồm các công đoạn: vát mép ngoài , khỏa mặt đầu , vát mép trong.
Là một trong những đơn vị tiên phong tại Việt Nam, An Bình Technology hân hạnh chia sẻ kinh nghiệm sử dụng, vận hành dòng máy V3B , dựa trên quá trình làm việc, chuyển giao thiết bị tới khách hàng.
1.Đặc điểm nổi bật máy vát mép ống V3B
Đầu dao có thể lắp 2 dao cắt và gia công cùng một lúc. Việc hoàn thành 2 bề mặt gia công trong một lần vận hành giúp đảm bảo:
- Độ chính xác cao của mép vát.
- Đồng tâm tốt hơn
- Chất lượng chuẩn bị mối hàn ổn định hơn.
Cơ cấu gá mở rộng hoàn toàn mới. Thiết kế mới giúp:
- Quá trình gá kẹp chắc chắn và ổn định hơn.
- Máy được cố định tốt hơn bên trong đường ống.
- Giảm tỉ lệ lỗi trong vận hành.
- Nâng cao độ tin cậy của thiết bị.
Thiết kế cố định trục chính mới. Thiết kế cải tiến giúp:
- Giảm khe hở trong cơ cấu máy.
- Quá trình vát mép diễn ra mượt hơn.
- Giảm rung động trong khi cắt vát.
- Tăng chất lượng bề mặt gia công.
2.Lắp đặt máy vát mép ống V3B
2.1.Chọn bộ gá mở rộng phù hợp.
- Đo đường kính trong (ID – Inside Diameter) của ống.
- Dựa vào bảng lựa chọn khối gá mở rộng (expanding block) để chọn đúng kích thước.
- Kiểm tra ký hiệu kích thước trên khối gá.
- Lắp khối gá vào khối nêm (wedge block).
- Siết chặt cố định trước khi vận hành.
2.2,Lắp dao cắt.
- Lắp dao cắt phù hợp vào đầu dao (cutter).
- Đảm bảo dao được lắp đúng theo chiều quay kim đồng hồ.
⚠️ Chú ý:
Dao cắt không được chạm vào trục chính (spindle), nếu không có thể gây hư hỏng thiết bị.
2.3.Lắp máy vào bên trong ống.
- Sử dụng tay quay tiến/lùi dao (hoặc cần bánh cóc) để thu dao về vị trí ban đầu.
- Đưa trục gá mở rộng (expandable mandrel) vào bên trong ống.
- Siết nhẹ đai ốc mở rộng (expansion nut).
- Lắc nhẹ máy để:
- căn tâm máy,
- giúp các khối gá tiếp xúc đều với thành trong của ống (ID pipe).
Khi máy đã tự định tâm:
- Siết chặt đai ốc mở rộng.
- Đảm bảo máy và ống được cố định chắc chắn thành một khối.
⚠️ Chú ý:
Không đưa trục gá vào quá sâu. Nên giữ khoảng cách:
2–3 mm giữa dao cắt và điểm cao nhất của đầu ống.
3.Bắt đầu gia công trên máy vát mép ống V3B.
Quy trình khởi động:
- Bật động cơ → tắt động cơ
- Bật lại → tắt lại
- Để đầu dao quay khoảng 1 vòng
Mục đích:
- Kiểm tra máy đã được gá đúng.
- Kiểm tra dao cắt lắp chính xác.
- Đảm bảo không xảy ra va chạm.
Sau khi xác nhận:
- Bật động cơ.
- Xoay tay quay tiến dao (hoặc cần bánh cóc).
- Máy bắt đầu quá trình vát mép.
Giải thích thao tác bật/tắt động cơ ban đầu máy vát mép ống V3B
Việc bật rồi tắt động cơ nhằm đảm bảo dao bắt đầu ăn vào:
điểm cao nhất của đầu ống (high point of pipe end), đặc biệt với đầu ống cắt thô không bằng phẳng.
Nếu dao không bắt đầu từ điểm cao:
- Có thể gây va đập dao.
- Làm hỏng mảnh dao.
- Hư hỏng máy.
- Gây nguy hiểm cho người vận hành.
Trên đây là những hướng dẫn sơ bộ khi vận hành, sử dụng máy máy vát mép ống V3B, khách hàng cần lưu ý. Trong quá trình sử dụng, nếu phát sinh vấn đề khó khăn, các bạn có thể liên hệ An Bình Technology, chúng tôi luôn sẵn sàng hỗ trợ mọi người .
